蒸汽流量计

江苏奥科仪表有限公司

销售电话:0517-86919886 手机:15261725556 柏经理

一、蒸汽流量计概述:
AK-LUGB涡街流量计(蒸汽流量计)的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。


蒸汽专用流量计旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部(或后面)的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体 元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大,滤波限幅和触发整形处理后,输出频率与旋涡分离频率相同的方波电压脉冲信号。该 信号再送到就地显示仪,传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用最新微功耗CPU,测量涡街传感器输出的频率信号,根据设定的密度,涡街流量系数进行流量运算,现场液晶显示瞬时流量和累计流量。

二、蒸汽流量计产品优势:蒸汽流量计
▲不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
▲安全防爆,适用于恶劣环境。
▲无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
▲采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型,具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值,不必轮流切换。
▲采用抗振探头,有效消除外界振动影响。
▲电路采用表面贴装工艺,结构紧凑,可靠性高。
▲采用分体式信号转换器,电缆最长10米。
▲量程比宽达20:1。销售热线:0517-86919886 15261725556 柏经理
▲整体结构设计合理,动态测量范围宽,压力损失小。
▲分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。

▲现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。

三、蒸汽专用流量计技术参数:

公称通径(mm) 15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa) DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃) 压电式:-40~150,-40~260,-40~330;电容式: -40~400,-40~500(协议订货)
本体材料 1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度 压电式:0.2g      电容式:1.0~2.0g
精确度 ±1%R,±1.5%R;插入式:±2.5%R,
范围度 1:6~1:30
供电电压 传感器:DC +12V,DC +24V;变送器:DC +12V ,DC +24V;电池供电型:3.6V电池
输出信号 方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数 符合JB/T9249标准 Cd≤2.4
防爆标志 本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5
防护等级 普通型IP65     潜水型 IP68
环境条件 温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质 气体、液体、蒸汽
传输距离 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA) ≤1500m;负载电阻≤750Ω; RS485/HART≤1200m.
四、蒸汽专用流量计产品选型:


型 谱 AK-LUGB 江苏奥科仪表有限公司 说 明
AKLUGB
涡街流量仪表
检测 B
压电式传感器
方式 E
电容式传感器
连接方式 1 仅对满管型 法兰连接型
2 仅对满管型 法兰卡装型
3 仅对插入型 简易插入型
4 仅对插入型 球阀插入型
测量介质 2
液体
3 气体
4 蒸汽
公称通径 2
DN25
… 单位:mm
30 DN300
使用环境 P
普通型
B 防爆型
输出信号 1 脉冲输出
2 4~20mA电流输出,液晶显示
3 RS-485通讯
4 电池供电,不带温度、压力补偿

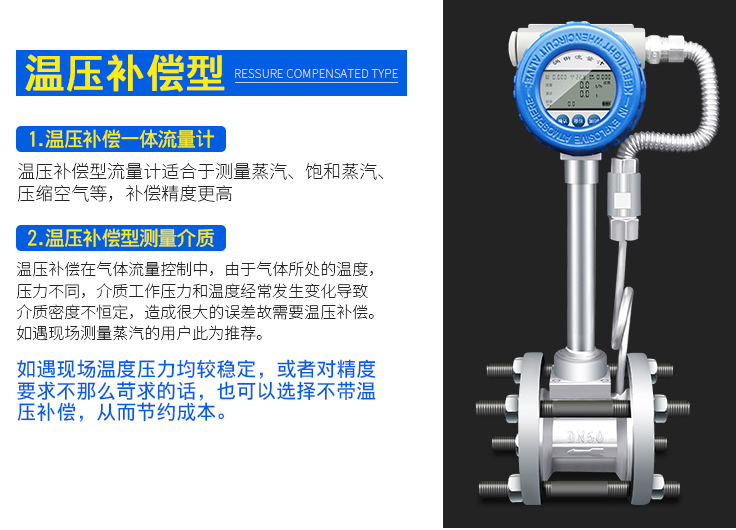

5 温压补偿一体,4~20mA电流输出型
6 温压补偿一体,电池供电型

五、蒸汽流量计仪表的安装设计要求:

 仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

(一)  蒸汽专用流量计安装环境要求:

1.  尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2.  避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3.  避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4.  涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。

5.  仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。

6.  仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。

(二)   蒸汽专用流量计仪表管道安装要求

蒸汽专用流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)

DN为仪表公称口径  单位:mm


六、蒸汽专用流量计仪表口径的确定:

仪表选型是仪表应用中非常重要的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用本公司产品时,请仔细阅读本节资料,认真核对流体的工艺参数并随时可与我公司的销售或技术支持部门联系,以确保选型正确。

适用流量范围和仪表口径的确定

仪表口径的选择,根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表,用于不同介质时,它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。

() 参比条件下空气及水的流量范围

1.气体:常温常压空气,t=20℃P=0.1MPa(绝压),ρ=1.205 kg/m3υ=15×10-6 m2/s

2.液体:常温水,t=20℃ρ=998.2kg/m3υ=1.006×10-6m2/s

(二)确定流量范围和仪表口径的基本步骤:

1. 明确以下工作参数。

1)被测介质的名称、组份

2)工作状态的最小、常用、最大流量

3)介质的最低、常用、最高压力和温度

4)工作状态下介质的粘度

压缩空气专用流量计产品检验合格报告:

七:奥科仪表仪表产品售后服务:

1、我公司所售产品在一年之内出现质量问题的(非人为),负责免费维修。
2、质保期内如我公司产品出现任何质量问题,我公司负责免费维修或更换。
3、质保期内如用户使用不当,造成产品损坏,我公司负责维修,收取损坏部件成本费。
4.如用户需我公司现场服务,我公司以最短时间到达用户现场。
5、本公司所售的产品所享受终生维护。

奥科提示:供货周期为:1-2个工作日,特殊规格需电话咨询确定。欢迎来电垂询!我们将竭诚为您服务!
