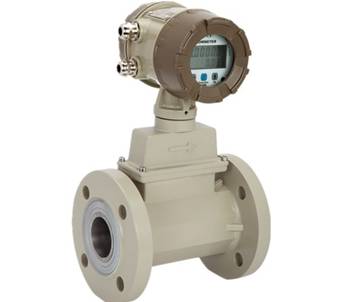

气体涡轮流量计

一、概
    AK-LWQ型气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该类涡轮流量产品本身不具备现场显示功能,仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。


二、产品特点
  ·优质合金涡轮,具有更高的稳流和耐腐蚀作用
  ·进口优质专用轴承,使用寿命长
  ·计量室与通气室隔绝,保证了仪表的安全性
  ·流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可
    达0.6m3/h
  ·仪表具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6, 防护等级为IP65


三、技术参数

执行标准

 封闭式管道中气体流量的测量—气体涡轮流量计(GB/T8940-2003)

仪表口径(mm)及连接方式

 20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接
 25、40、50可采用螺纹连接

精度等级

 ±1.5%R(±1%R需特制)*

量程比

 1:10 ;1:20 ;1:30

仪表材质

 表体:304不锈钢或铸铝
 叶轮:防腐ABS或优质铝合金
 转换器:铸铝

使用条件

 介质温度:-20℃~+80℃
 环境温度:-30℃~+60℃
 相对湿度:5%~90%
 大气压力:86Kpa~106Kpa



工作电源

 A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
 B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
 当电压低于2.0时出现欠压指示

整机耗能

 外电源:< 1W
 内电源:平均功耗≤ 1W,可连续使用三年以上。

信号输出功能

 脉冲信号、4-20mA电流信号、控制信号

通讯输出功能

 RS485通讯

实时记录功能⑤

 起停记录、日记录、定时间间隔记录

信号接线口

 内螺纹M20×1.5或其他

防爆等级

 ExdⅡBT6或ExiaⅡCT4

防护等级

 IP65

四、测量范围及工作压力

公称通径
(mm)

型号

标准量程
(m³/h)

扩展量程
(m³/h)

常规耐压等级
(Mpa)

特制高压等级
(Mpa)

安装方式

DN20

LWQ-20

A

2.2-25

B

4-40

1.6

2.5,4.0

法兰

DN25

LWQ-25

A

2.2-25

B

4-40

1.6

2.5,4.0

法兰(螺纹)

DN32

LWQ-32

A

5-50

B

6-60

1.6

2.5,4.0

法兰

DN40

LWQ-40

A

5-50

B

6-60

1.6

2.5,4.0

法兰(螺纹)

DN50

LWQ-50

A1

6-65

B1

5-70

1.6

2.5,4.0

法兰

LWQ-50

A2

10-100

B2

8-100

DN65

LWQ-65

A

15-200

B

10-200

1.6

2.5,4.0

法兰

DN80

LWQ-80

A1

13-250

B

10-160

1.6

2.5,4.0

法兰

LWQ-80

A2

20-400

法兰

DN100

LWQ-100

A1

20-400

B

13-250

1.6

2.5

法兰

LWQ-100

A2

32-650

法兰

DN125

LWQ-125

1

25-700

B

20-800

1.6

2.5

法兰

DN150

LWQ-150

A1

32-650

B

80-1600

1.6

2.5

法兰

LWQ-150

A2

50-1000

法兰

DN200

LWQ-200

A1

80-1600

B

50-1000

1.6

______

法兰

LWQ-200

A2

130-2500

法兰

DN250

LWQ-250

A1

130-2500

B

80-1600

1.6

______

法兰

LWQ-250

A2

200-4000

法兰

DN300

LWQ-300

1

200-4000

B1

130-2500

1.6

______

法兰

B2

320-6500

1.6

五、产品分类

产品图片

仪表型号

LWQ-N

LWQ-A

LWQ-B

LWQ-C

LWQ-D

信号输出

脉冲

4-20mA

4-20mA

可选4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

锂电池

24VDC±15%

24VDC±15%+锂电池

精度等级

2.5~1.5级

1.5~1.0级

1.5~1.0级

测量范围

标准量程

标准量程或扩展量程

标准量程或扩展量程

显示器

温压补偿

通讯接口

RS485

实时记录

仪表材质

铝合金或不锈钢

铝合金或不锈钢

铝合金或不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN25~DN300

DN25~DN300

DN25~DN300

安装方式

法兰安装

法兰安装

法兰安装

介质温度

-20℃~80℃

-20℃~80℃

-20℃~80℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃

五、产品选型

型号



说明

AK-LWQ-

—□

/□

/□

/□

仪表
类型

N











 传感器型:+12V或24V供电,输出三线制脉冲信号

A

 变送器型:+24V供电,输出二线制4~20mA

B

 智能型:锂电池供电,现场显示无信号输出

C

 智能型:+24V供电,现场显示并输出二线制4~20mA

D

 全智能型:温压补偿一体化,现场显示并远传信号

公称通径及
量程范围

25

 DN 25mm

40

 DN 40 mm

50

 DN 50 mm

65

 DN 65 mm

80

 DN 80 mm

100

 DN 100 mm

125

 DN 125 mm

150

 DN 150 mm

200

 DN 200 mm

250

 DN 250 mm

300

 DN 300 mm

量程范围

W(x)

 扩展量程范围,请参照Px页表2选择

S(x)

 标准量程范围,请参照Px页表2选择

表体材质

S

 不锈钢

L

 铝合金

机芯材质

S

 防腐ABS

L

 铝合金



N

 无特殊结构

A

 氧气专用

B

 压缩空气专用

例:选用一台不锈钢材质,温压补偿一体化气体涡轮流量计来测量氧气,用户工况测量范围为3-50m3/h,型号为:LWQ-D-40W1/S/S/A

 <
