涡轮流量计

一、概
    AK-LWGY系列液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.
二、产品特点
  ·高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
  ·重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得
    到高的精确度,在贸易结算中是优先选用的流量计;
  ·输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
  ·可获得很高的频率信号(3~4kHz),信号分辨力强;
  ·范围度宽,中大口径可达1:20,小口径为1:10;
  ·结构紧凑轻巧,安装维护方便,流通能力大;
  ·适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
  ·专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下
    型、混砂专用型等;
  ·可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。
三、技术参数

执行标准

 涡轮流量传感器(JB/T9246-1999)

仪表口径(mm)及连接方式

 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接

精度等级

 ±1%R、±0.5%R、±0.2%R(需特制)

量程比

 1:10;1:15;1:20

传感器材质

 304不锈钢、316(L)不锈钢等

使用条件

 介质温度:-20℃~+120℃  环境温度:-20℃~+60℃
 相对湿度:5%~90%       大气压力:86Kpa~106Kpa

信号输出功能

 脉冲信号、4~20mA信号

通讯输出功能

 RS485通讯、HART协议等

工作电源

·                                  外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

·                                  内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

信号线接口

 基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5

防爆等级

 ExiaIICT4或ExdIIBT6

防护等级

 IP65或更高(可订制)

四、测量范围及工作压力

仪表口径

(mm)

正常流量范围

(m3/h)

扩展流量范围

(m3/h)

默认安装方式及耐压等级

可选安装方式及默认耐压等级

  特制耐压等级

(MPa)

DN4

0.04~0.25

0.04~0.4

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN6

0.1~0.6

0.06~0.6

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN10

0.2~1.2

0.15~1.5

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN15

0.6~6

0.4~8

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN20

0.8~8

0.45~9

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN25

1~10

0.5~10

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN32

1.5~15

0.8~15

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN40

2~20

1~20

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN50

4~40

2~40

法兰安装、2.5Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN65

7~70

4~70

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN80

10~100

5~100

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN100

20~200

10~200

法兰安装、1.6Mpa



4.0、6.3、12、16、25

DN125

25~250

13~250

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN150

30~300

15~300

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN200

80~800

40~800

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

五、安装尺寸

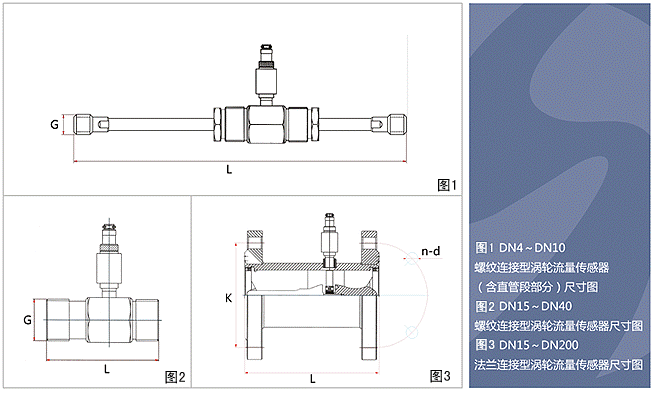

传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图1、图2、图3,安装尺寸见下表:

公称通径(mm)

L(mm)

G

K(mm)

D(mm)

n(孔数)

4

225

G1/2







6

225

G1/2

10

345

G1/2

15

75

G1

Φ65

Φ14

4

20

80

G1

Φ75

Φ14

4

25

100

G5/4

Φ85

Φ14

4

32

140

G2

Φ100

Φ14

4

40

140

G2

Φ110

Φ18

4

50

150

G5/2

Φ125

Φ18

4

65

170



Φ145

Φ18

4

80

200

Φ160

Φ18

8

100

220

Φ180

Φ18

8

125

250

Φ210

Φ18

8

150

300

Φ240

Φ22

8

200

360

Φ295

Φ22

12



六、产品分类

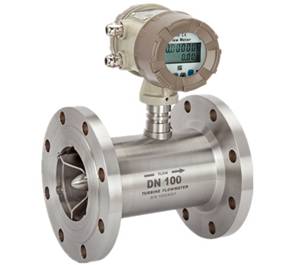

产品图片

仪表型号

LWGYS-N

LWGYS-A

LWGYS-B

LWGYS-C

信号输出

脉冲

4-20mA

4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

24VDC±15%

24VDC±15%

锂电池

24VDC±15%

精度等级

1.0~0.5级

1.0~0.5级

1.0~0.5级

测量范围

标准量程

标准量程

标准量程或扩展量程

显示器

通讯接口

可选RS485

通讯协议

Moubus HART

仪表材质

不锈钢

不锈钢

不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP60

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN4~DN250

DN4~DN250

DN4~DN250

介质温度

-20℃~120℃

-20℃~120℃

-20℃~120℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃





七、产品选型

型    号

说 明

YF

LWGY-

/□

/□

/□

/□

/□

/□

公称
通径

4













 4mm

6

 6mm

10

 10mm

15

 15mm

20

 20mm

25

 25mm

32

 32mm

40

 40mm

50

 50mm

65

 65mm

80

 80mm

100

 100mm

125

 125mm

150

 150mm

200

 200mm

类 型

N

 传感器型:+12V或24V供电,输出三线制脉冲信号

A

 变送器型:+24V供电,输出二线制4~20mA

B

 智能型:锂电池供电,现场显示无信号输出

C

 智能型:+24V供电,现场显示并输出二线制4~20mA

C1

 智能型:+24V供电,现场显示并带有RS486通讯协议

C2

 智能型:+24V供电,现场显示并带有HART通讯协议

精度等级

05

 0.5级

10

 1.0级

02



 0.2级(协商订货,周期较长)

涡 轮
类 型

W

 扩展测量范围

S

 标准测量范围

材 质

S

 304不锈钢

L

 316(L)不锈钢

防 爆

N

 非防爆型

E

 防爆型,ExdⅡBT6

压力等级

N

 常规   (参照表2)

H(x)

 高压   (参照表2)

注:DN15~DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”

例如,选用一台法兰连接式防爆型液体涡轮流量计测量柴油,管道为DN40、现场需要显示并远传电流信号,





<
