压力变送器

使用对象


    液体、气体、蒸汽压力测量、液体液位测量。

特点


  ●精度高,稳定性好。
  ●二线制工作方式,4~20mA信号输出。
  ●敏感部件及线路板是全固体结构,坚固抗振。
  ●抗干扰能力强,温度稳定性好。
  ●防爆壳体结构,可全天候使用。
  ●具有最优良的防腐性能,保证最好的防腐性价比。
  ●结构轻巧,简单合理,无须支架,无须水平安装,可直接任意位置安装在管道上。



测量系统接线图



    在系统回路中必须采用屏蔽信号电缆,并可靠接地。

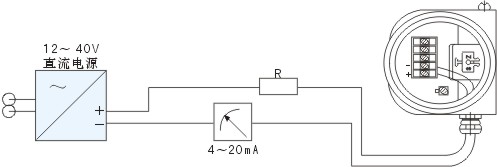

测量系统示意图(4~20mA)

本安型压力变送器



    AK-K本安型压力变送器采用本质安全电路,适用于爆炸危险区域,防爆等级Exd ⅡBT4,技术性能指标与普通型压力变送器相同。
    在系统回路中必须采用屏蔽信号电缆,并可靠接地。

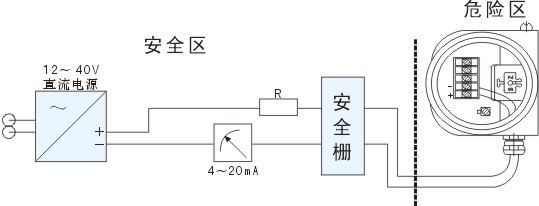

本安型测量系统示意图(4~20mA)

安装方式



    AK-K系列压力变送器通常采用管道直接安装方式,建议加装一次阀门,便于安装、调试和维护。
    当介质温度高于85℃时则需要加装一定长度的引压管,便于冷却介质,否则会造成测量不准甚至损坏变送器。



外形尺寸


K1型外形尺寸图

技术性能及指标

  电源:24V·DC;无负载时变送器可工作在12V·DC,最大为40V·DC。
  负载特性:输出信号:4~20mA
            负载阻抗R与电源电压V的关系:R≤50(V-12)Ω
  量程和零点:打开接线端侧盖后连续可调,零点调整范围为最大量程的±5%,量程调整范围为最大量程的40%~               100%。

  温度范围:环境温度-40℃80℃
            介质温度-40℃85℃
            储存温度-40℃85℃
  超压极限:见量程表
  相对湿度:0~95%。
  阻尼:0.5S。
  重量:0.85kg
  精度:±0.2%包括线性、变差和重复性的综合误差。
  稳定性:最大量程的±0.1%(1年)
  温度影响:在-20~80℃内,变化量±0.15%/10℃
  超压影响:加超压极限内压力后,误差为最大量程的±0.25%。

最大负载阻值

  振动影响:在任何轴向上频率15Hz,误差小于最大量程的±0.01%/g。
  电源影响:小于输出量程0.01%/V。
  负载影响:如输入电压满足负载特性,则无负载影响。
  安装位置影响:无。

AK-K型压力变送器型谱表




变送器类型


AK-K1 扩散硅
AK-K2 扩散硅(防爆型)


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

防爆类型


S
I

标准型
本安型ExibⅡBT4


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接件材料


1
9

不锈钢316L
特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接方式


R
G
M
A
Y

外螺纹G 1/2
外螺纹M 20×1.5
外螺纹G 1/2 小孔
外螺纹 1/2 NPT
特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

密封件材料


1F
2F
9F

模氟橡胶
丁腈橡胶
特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

信号输出方式


2

4~20mA二线


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

外壳类型


A
B
Y

铝外壳无现场指示IP65
铝外壳带现场指示IP65(模拟指示表)
特殊要求


|
|
|
|
|
|
|
|
|
|
|
|

精度等级


2
5
9

0.2
0.5
特殊要求


|
|
|
|
|
|
|
|

测量范围(见标准量程表)


Y

非标准量程


|
|
|
|
|
|
|



AK-K1



S



1



G



1F



2



A



5



F2







标准量程表



测量范围

代号

量程调节范围

过载

0~4KPa

D1

0.7~7KPa

0.6

0~6KPa

D2

0.7~7KPa

0.6

0~10KPa

D3

1.0~10KPa

0.6

0~16KPa

D4

10.0~20KPa

0.6

0~20KPa

D5

10.0~20KPa

0.6

0~25KPa

D6

12.0~30KPa

0.6

0~40KPa

D7

12.0~40KPa

0.6

0~60KPa

D8

20.0~60KPa

0.6





0~100KPa

E1

30.0~100KPa

1.0

0~160KPa

E2

60.0~200KPa

1.0

0~200KPa

E3

60.0~200KPa

1.0

0~250KPa

E4

120.0~400KPa

1.0

0~400KPa

E5

120.0~400KPa

1.0





0~0.6MPa

F1

0.2~0.6MPa

2.0

0~1.0MPa

F2

0.3~1.0MPa

2.0

0~1.6MPa

F3

0.6~2.0MPa

4.0

0~2.0MPa

F4

0.6~2.0MPa

4.0

0~2.5MPa

F5

1.2~4.0MPa

4.0

0~4.0MPa

F6

1.2~4.0MPa

6.0

0~6.0MPa

F7

2.0~6.0MPa

9.0





0~10MPa

H1

3.0~10MPa

20

0~30MPa

H2

3.0~30MPa

60





-2~2KPa

C1

2.0~7.0KPa

0.6

-5~5KPa

C2

5.0~20KPa

0.6

-10~10KPa

C3

2.0~20KPa

0.6

-20~20KPa

C4

8.0~20KPa

0.6

-50~50KPa

C5

10.0~100KPa

0.6



<
