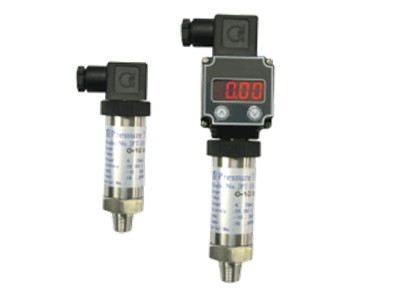

小巧型压力变送器



应用


   是我公司引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口高品质扩散硅式、陶瓷式压力传感器作为敏感元件,采用专用集成模块,经精细的温漂、零点、非线性补偿,实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。该产品体积小,适合小空间安装,过程直接安装,温度特性好,综合精度高。整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行,为适合国内自动化水平的不断提高和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

技术参数



  测量范围:-100KPa~60MPa
  允许温度:
      介质温度:-30~85℃
      环境温度:-30~85℃
      储存温度:-30~85℃

温度影响:TK<±0.02%FS/K
精度等级:0.2、0.5级
工作电压:18~36VDC
输出信号:4~20mA(二线制);1~5V(三线制)
负载电阻:<=1000Ω

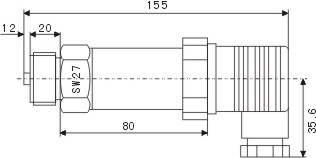

尺寸大小



电气连接



  AK-M小巧型变送器的电气连接方式和输出信号为:
  二线制:1 电源正
          2 信号正
          3 外壳
  三线制:1 电源正
          2 电源负(与信号负共用)
          3 信号+



AK-M型压力变送器型谱表




压力变送器类型


AK-M 陶瓷压阻


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接材料


1
2

不锈钢316L
约定的特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

过程连接形式


R
N
K
S

外螺纹G1/2,内孔Φ11.4mm
外螺纹NPT1/2,内螺纹NPT1/4
外螺纹M20×1.5,内孔Φ11.4mm
约定的特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

密封材料


F
P
S

氟素橡胶
PTFE
约定的特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

输出信号


2
4
6

模拟信号4~20mA二线
模拟信号1~5V三线
约定的特殊要求


|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

外壳类型


A

压铸铝外壳


|
|
|
|
|
|
|
|
|
|
|
|
|
|

现场显示表类型


N
A

无现场显示
LED显示


|
|
|
|
|
|
|
|
|
|

精度等级


1
2
3

0.1
0.2
0.5


|
|
|
|
|
|

测量量程


[参见标准量程代码表]
例如:D3   0~10KPa


|
|






AK-

M

1

R

F

2

A

N

3

D3


选型举例



标准量程表



测量范围

代号

量程调节范围

测量范围

代号

量程调节范围

测量范围

代号

量程调节范围

0~4KPa

D1

0.7~7KPa

0~200KPa

E3

60.0~200KPa

0~10MPa

H1

3.0~10MPa

0~6KPa

D2

0.7~7KPa

0~250KPa

E4

120.0~400KPa

-2~2KPa

H2

3.0~30MPa

0~10KPa

D3

1.0~10KPa

0~400KPa

E5

120.0~400KPa

-5~5KPa

C1

2.0~7.0KPa

0~16KPa

D4

10.0~20KPa

0~0.6MPa

F1

0.2~0.6MPa

-10~10KPa

C2

5.0~20KPa

0~20KPa

D5

10.0~20KPa

0~1.0MPa

F2

0.3~1.0MPa

-20~20KPa

C3

2.0~20KPa

0~25KPa

D6

12.0~30KPa

0~1.6MPa

F3

0.6~2.0MPa

-50~50KPa

C4

-8.0~20KPa

0~40KPa

D7

12.0~40KPa

0~2.0MPa

F4

0.6~2.0MPa

-100~0KPa

C5

10.0~100KPa

0~60KPa

D8

20.0~60KPa

0~2.5MPa

F5

1.2~4.0MPa

-100~0KPa

B1

-40~100KPa

0~100KPa

E1

30.0~100KPa

0~4.0MPa

F6

1.2~4.0MPa

-100~100KPa

B2

-40~100KPa

0~160KPa

E2

60.0~200KPa

0~6.0MPa

F7

2.0~6.9MPa

-100~1000KPa

B3

240~1000KPa







<
