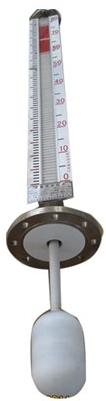

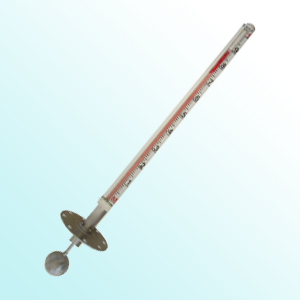

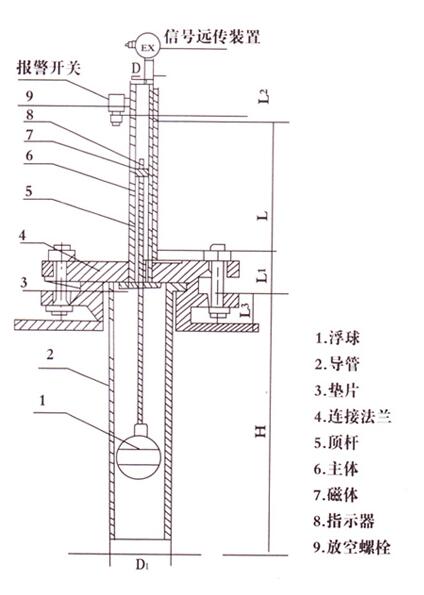

UDZ-5顶装式磁翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品,具有现场指示清晰又能远传控制等优点.该产品能广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示。顶装式磁翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒组成)以及液位变送器等组成,其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
1、 在容器不适宜侧面开孔及容器周围空间很少时,可在容器上部或下部安装本形式液位计。
2、 适用于粘度较大的液体介质。 顶装磁翻板技术要求
1.测量范围:0~5000mm
2.准确度: ±10mm ±16mm
3.翻柱直径:10mm,16mm
4.公称压力:2.5MPa
5.介质密度:≥0.7g/cm3(特殊要求可达0.45g/cm3)
6.介质温度:-20~+350℃
7.接液材质:不锈钢304/316/316L及PP材质
8.介质粘度:≤2.0Pa.s
9.环境振动:频率≤25Hz振幅≤0.5mm
10法兰标准:HG20592~20635-97
|
安装使用和维护:
首先拆下导管下端的浮球托杆,将浮球连接顶端的磁阻件拆下,然后将浮球同连接杆一起装入导管内,再讲磁阻件装上,导管下端的托杆也装好并固定,二人托起导管垂直插入设备内(注意加放密封垫)再在导管法兰上放上密封垫后,将主体管翻板箱体组件垂直放上,安装时一人看好磁阻件连接杆不能碰弯(连接杆玩弯曲将引起液位计呆滞甚至不能正常使用)使密封垫和导管法兰进入主体管下端法兰的凹面内,均匀拧紧法兰螺钉,这样液位计即可投入使用(翻板指示器下部的不动部分为测量死区。
