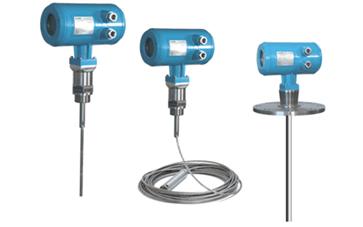

导波雷达物位计



产品概述

导波雷达物位计是一种微波物位计,它是微波(雷达)定位技术的一种运用。它是通过一个可以发射能量波(一般为脉冲信号)的装置发射能量波,能量波在波导管中传输,能量波遇到障碍物反射,反射的能量波由波导管传输至接收装置,再由接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理,最终转化成与物位相关的电信号。能量辐射水平低,该设备使用能量波的是脉冲能量波(频率一般比智能雷达物位计低)。一般脉冲能量波的最大脉冲能量为1mW左右(平均功率为1μW左右),不会对其他设备以及人员造成辐射伤害。



适用范围及特点

导波微波物位仪表用于对液体、浆料及颗粒料等介电常数比较小的介质的进行接触连续测量,适用于温度、压力变化大、有惰性气体或蒸汽存在的场合。

具有以下特点

1、通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,最高测量温度可达800℃,最大压力可达5MPa,并可应用于腐蚀、冲击等恶劣场合。

2、防挂料:独特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。

3、免维护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。

4、抗干扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。

5、准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。



主要技术参数

测量范围: 0---6米,缆式最大可达35米;

过程连接: 螺纹 或者法兰;

过程温度: -40 -250℃;

过程压力: -1.0- 60 bar;

工作频率: 1.8GHz;

响应速度: ≥0.2s(根据具体情况而定)

重 复 性: ± 3mm ;

分 辨 率: 1mm ;

电流信号: 4~20mA/HART;

精  度: <0.1% ;

通讯接口: HART 通讯协议 ;

电  源: 24V DC(+/-10%) /波纹电压:1Vpp;

耗 电 量: max22.5mA ;

防爆认证: Exia II CT6 ;

外壳保护等级: IP68;

两线制接线: 供电和信号输出公用一根两芯线;

电缆入口: 两个M20ⅹ1.5(电缆直径5 … 9mm)。



型号规格

AK-LD

代号



C1

8㎜缆式探头/不锈钢(最大量程35m、-40~250℃

探头型式及材料

C2

10㎜杆式探头/不锈钢(最大量程6m、-40~250℃

C3

同轴管式探头/不锈钢(最大量程6m、-40~350℃)



0

螺纹连接

过程连接



1

标准法兰



0

一体化(普通型)

电子部件相关



1

分离型(3m电缆)



2

其他



P

普通型

防爆选项



I

本安型



1

现场显示

显示及编程器



2

编程器



3

现场显示+编程器



4





X

客户的特殊要求:如防爆外壳、量程等

其他选项





<
