重锤式料位计

产品介绍

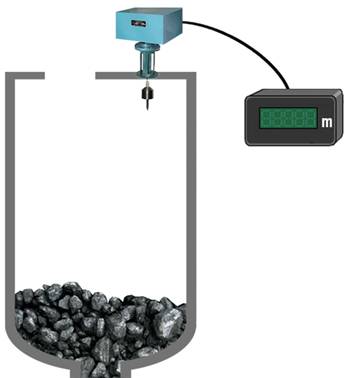

YF系列重锤式料位计监测系统(SUM)是一个基于坚固的钢缆结构的智能传感系统,实践证明该系统能够可靠应用于各种筒仓、储罐、储槽中的料位测量,最大测量深度可达45.7米。重锤料位计最大测量深度可达45.7米,其核心设备是传感器单元,无须现场调试、免维护,该重锤料位计设备适用于各种工况,可配置各种法兰,重锤及操做界面。如果您仅仅需要一个独立的带模拟量输出的传感器,无须操作界面显示的话,这是一种可以实现的低价格配置的选择。您也可以采用多功能人机界面(HMI)与标准的、带智能通讯输出接口的SMU主机匹配,实现更多的功能。当配置重锤料位计的操作界面时,该系统就可以进行运算及按规定模式进行显示,并远传模拟量信号或继电器信号。SiloPatrol重锤料位计系统的操作截面独具特色,可以为多达128个智能传感器的输出信号提供灵活的图形界面,可以简化SMU的输出、进入PLC/PC控制系统。

产品特点:
重锤式料位计性能卓越、应用可靠,重锤料位计的机械及电子部件的耐用性符合国际标准,通过CE1010标准;MONITOR重锤料位计优异的光学传感系统,完全密封,确保性能可靠,并具有人性化的人机截面设计。重锤料位计配有基于网络通讯的料仓管理软件;该重锤料位计监测系统可可通过局域网、因特网或拨号上网实现远程监测;此系统采用工业设计标准,通过电缆进行数据、技术、系统传输的智能传感器;MONITOR重锤料位计免维护、信号隔离、操作可靠、抗噪声干扰、电机驱动。重锤料位计带有多功能接口、适用于PC机或ActiveX软件,可实现无线通讯。


重锤式料位计(主机)参数:
供电电压: 115 VAC or 230 VAC, 50/60 Hz
功率消耗: 6 VA 连续, 50 VA 间歇
操作温度: -40° F to 150° F (-40° C to 65° C)
介质温度: 149°C(使用不锈钢钢缆时)/ 93°C(使用不锈钢衬套钢缆时)
测量范围: 45.7 m
测量速度: 0.3 m/s
精 度: <测量距离的0.25%
重 复 性: 30 mm
分 辨 率: 3mm
法 兰: “K” flange, 8” dia. w/ 7” bolt circle
电气接口: (2) 3/4” NPT
钢 缆: 1/16 尼龙护层 (123kg 张力)
3/64 不锈钢(无护层) (123kg 张力)
1/16 聚丙烯护层 (123kg 张力)
输出信号:
标准输出: RS-485 半双工
配线距离: 1,220 m
可 巡 址: 1-16 (可选开关)
脉冲输出: 每1/10 英寸或分米一个脉冲,
模拟输出: 4-20 mA, 500 Ohms最大环路阻抗
运输重量: 18.2 kg (普通型)
                31.8 kg (防爆型)
外壳材质: 铸铝/ Noryl树脂涂层(普通型)
铸铝(防爆型)
外观尺寸: 高x宽x厚= 652 X 289 X 216 mm (普通型)
高x宽x厚= 700 X 333 X 224 mm (防爆型)
重锤重量: 0.9 kg
空气接口: 1/4” NPT(仅限于防爆型)
防护等级: NEMA 4; IP66; CE Mark
防爆等级: OL: CSAC/US
HL: CSAC/US Class I, Div. 1 & 2; Groups C & D
Class II, Div. 1 & 2;Groups E, F & G



型    号

AK-ULZC

传感器(一次表)

控制显示仪表(二次表)

图   片









测量范围

0~8/16/32米(特殊规格可协商)

测量精度

±1%

重 复 性

±1%

分 辨 率

±3cm

电源电压

220VAC±10%;50/60Hz

探测速度

0.15m/s



功    耗

静止时 15W;运动时105W(含一次表)

测 量 带

不锈钢钢丝绳



环境温度

-30℃~+60℃

重锤重量



1.5kg(0~16m);2kg(0~32m)



数字显示

4位LED 显示料面位置

电机停转力矩

5N.m



电流输出

4~20mA DC(不需要外加24V)

功    耗



90W

定时时间

15~130分钟(或按用户要求定)

环境温度

-10℃~+60℃

报警方式

上、下限报警(选配)

重    量



8米50 kg;16米60 kg;32米75kg



重    量

2kg

法兰标准

JB81-59 外径Φ195mm 孔径Φ18mm 孔中心距Φ160mm (PN1.0,DN80)

电流输出信号精度

±1%

出 线 口

M20x1.5

开孔尺寸

A横式:宽152×高76mm

外形尺寸

8米:长430x高220x宽350mm

16米:长560x高220x宽350mm

32米:长730x高220x宽350mm

50米:长850x高220x宽350mm

+底Φ195x110支架高Φ195x290mm



B竖式:宽152×高76mm

外形尺寸

A横式:长280×宽163×高80mm

B竖式:长280×宽80×高163mm

<
