煤改气流量计

文章出处:本站人气:758发表时间:2018-03-21 11:11:08【

煤改气流量计—江苏奥科仪表有限公司

销售部电话: 15261725556 柏广明【经理】

座机:0517-86919886欢迎来电咨询!厂家在线QQ:956754718

本公司将以的产品、优惠的价格、优良的服务积极参与市场竞争,竭诚与各界朋友,新老客户诚信合作,共创辉煌。

智能旋进旋涡流量计(煤改气流量计

天然气计量表集流量、温度、压力检测功能于一体,并能进行温度、压力、压缩因子自动补偿,是石油、化工、电力、冶金等行业用于气体计量的理想仪表。广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,是目前油田和城市天然气输配计量和贸易计量的可选产品。


产品主要特点

l         无机械可动部件,不易腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;

l         采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;

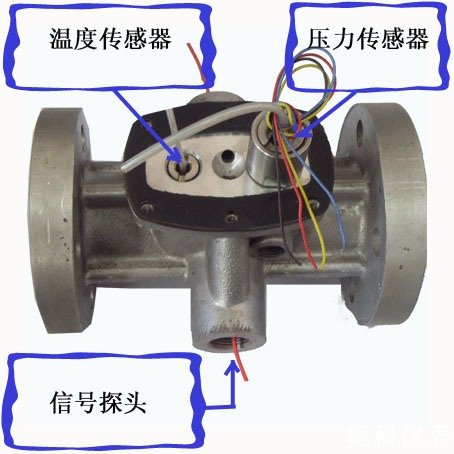

l         智能型流量计集流量探头、微处理器、压力、温度传感器于一体采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;

l         采用双检测技术可有效地提高检测信号强度,并抑制由管线振动引起的干扰;

l         采用国内的智能抗震技术,有效的抑制了震动和压力波动造成的干扰信号;

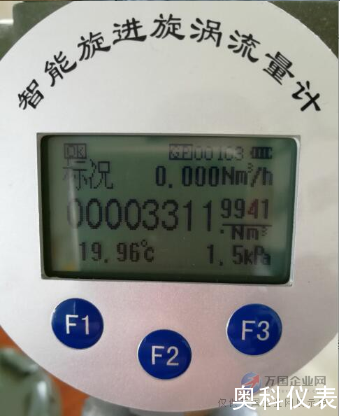

l         采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;

l         采用EEPROM技术,参数设置方便,可保存,并可保存zui长达一年的历史数据;

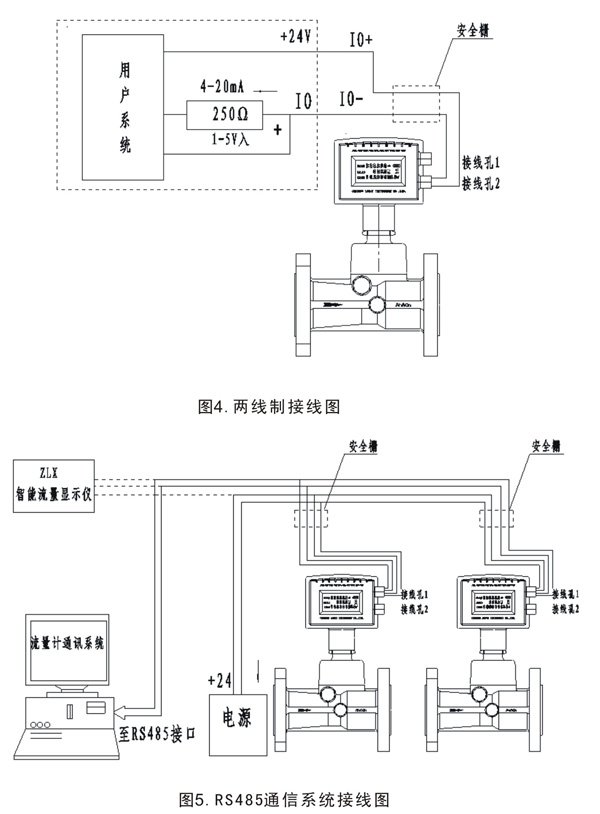

l         转换器可输出频率脉冲、420mA模拟信号,并具有RS485接口,可直接与微机联网,传输距离可达1.2km

l         多物理量参数报警输出,可由用户任选其中之一;

l         流量计表头可360度旋转,安装使用简单方便;

l         配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输

l         压力、温度信号为传感器输入方式,互换性强;

l         整机功耗低,可用内电池供电,也可外接电源。


旋进旋涡气体流量计产品参数
1.标准状态条件:P=101.325kPa,T=293.15K
2.使用条件:
环境温度:-30~+60℃
介质温度:-20~+80℃
相对温度:5%~95% 大气压力:86KPa~106KPa
3、流量计规格、基本参数和性能指标(见表)
铝合金壳体旋进流量计流量范围 不锈钢壳体旋进流量计流量范围
型号规格 公称通径DN(mm) 流量范围(m3/h) 型号规格 公称通径DN(mm) 流量范围(m3/h)
AK-LUX-20 20 2.0-15.0 AK-LUX-20 20 2.0-15.0
AK-LUX-25 25 2.5-30.0 AK-LUX-25 25 2.5-30.0
AK-LUX-32 32 4.5-60.0 AK-LUX-32 32 4.5-60.0
AK-LUX-50 50 10.0-150.0 AK-LUX-50 50 10.0-150.0
AK-LUX-80 80 28.0-400.0 AK-LUX-80 80 28.0-400.0
AK-LUX-100 100 50.0-800.0 AK-LUX-100 100 50.0-800.0
AK-LUX-150 150 150.0-2250.0 AK-LUX-150 150 150.0-2250.0
AK-LUX-200 200 360.0-3600.0 AK-LUX-200 200 360.0-3600.0
该流量范围为产品出厂检定的流量范围(常温、常压下介质为空气,密度为1.205kg/m3);同时压力的增大,流量范围也随之增大。江苏奥科仪表有限公司 15261725556柏经理
4.电气性能指标
工作电源:外电源:+24VDC
内电源:3.6V锂电池;
整机功耗:外电源,<1W
内电源:<0.3mW,
输出方式:脉冲信号
4~20mA电池信号:对应流量0~Qmax,20mA对应流量可由用户自己设 定。
RS485通讯:可传输瞬时流量、累积流量、压力和温度参数。

天然气计量表特点:

1.天然气计量表 无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护;
2.
天然气计量表 采用16位电脑芯片,集成度高,体积小,性能好,整机功能强;
3.
天然气计量表 智能型流量计集流量探头、微处理器、压力、温度传感器于一体,采取内置式组合,使结构更加紧凑,可直接测量流体的流量、压力和温度,并自动实时跟踪补偿和压缩因子修正;
4.
天然气计量表 采用双检测技术可效地提高检测信号强度,并抑制由管线振动引起的干扰;
5.
天然气计量表 采用汉字点阵显示屏,显示位数多,读数直观方便,可直接显示工作状态下的体积流量、标准状态下的体积流量、总量,以及介质压力、温度等参数;
6.
天然气计量表 采用EEPROM技术,参数设置方便,可保存,并可保存zui长达一年的历史数据;
7.
天然气计量表 转换器可输出频率脉冲、4-20mA模拟信号,并具有RS485接口和HART协议,可直接与微机联网,传输距离可达1.2Km;
8.天然气计量表
 配合本公司的FM型数据采集器,可通过因特网或者电话网络进行远程数据传输;
9.
天然气计量表 压力、温度信号为变送器输入方式,互换性强;
10.
天然气计量表 整机.功耗低,可用内电池供电,也可外接电源。

天然气计量表工作原理:

1、工作原理

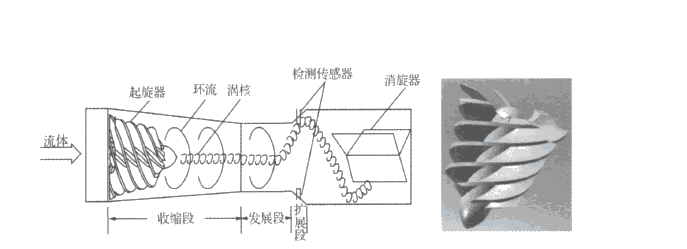

在流量计入口处装有螺旋形导流叶片,流体进入后会产生激烈的螺旋旋转,进入扩散腔后流体会发生二次旋转,气体旋转后撞击流量计内壁产生振动频率,振动频率是和流量成正比的。当流量计设计得当时,在很宽的流量范围内,旋涡的频率与流量成线性关系,该频率由压电传感器检测,由流量积算仪进行运算和处理,可以输出4~20mA信号。



2、流量积算仪工作原理

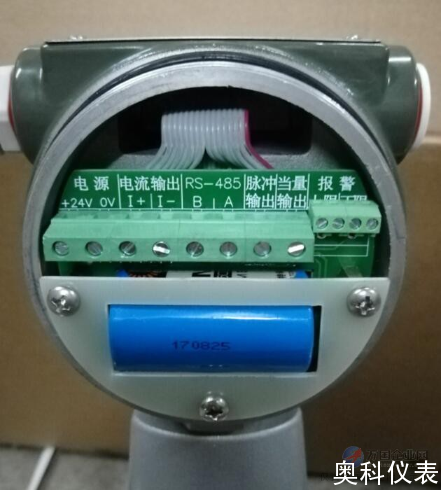

CPU接收来自前置放大器的脉冲信号和经A/D转换器获得的压力、温度信号、经过运算zui终获得温度、压力、瞬时流量和累积流量值,并存贮在EEPROM中。同时,在LCD上显示上述数据。流量显示既可以显示标况流量,也可显示工况流量,这由内部设定的参数决定。当内部供电电池电压低于2.5V时,在LCD上会出现闪烁的电池符号,以提醒及时更换电池。仪表上有三个功能键,键、键和可对内部参数进行设定。积算仪与用户设备可通过以下三种方式进行数据传输:脉冲放大输出、4~20mA输出和RS485通讯。



天然气计量表产品特点:

☆内置式压力、温度、流量传感器,性能高,结构紧凑,外形美观

☆就地显示温度、压力、瞬时流量和累积流量

☆采用信号处理放大器和独特的滤波技术,抗干扰能力强,大大提高稳定性

☆时间显示及实时数据存储功能,保证内部数据不会丢失,可性保存

☆整机功耗低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表

☆防盗功能可靠,具有密码保护,防止参数改动

☆表头可180度随意旋转,流量计安装方便。



此文关键字:煤改气流量计
