蒸汽流量计如何正确安装

文章出处:本站人气:418发表时间:2018-03-20 01:39:14【

蒸汽流量计仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响蒸汽流量计仪表的使用精度,重则会影响蒸汽流量计仪表的使用寿命,甚至会损坏仪表。

蒸汽流量计安装环境要求:

1. 蒸汽流量计尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2. 蒸汽流量计避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3. 蒸汽流量计避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4. 蒸汽流量计涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。

5. 蒸汽流量计仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。

6. 蒸汽流量计仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。

蒸汽流量计仪表管道安装要求:

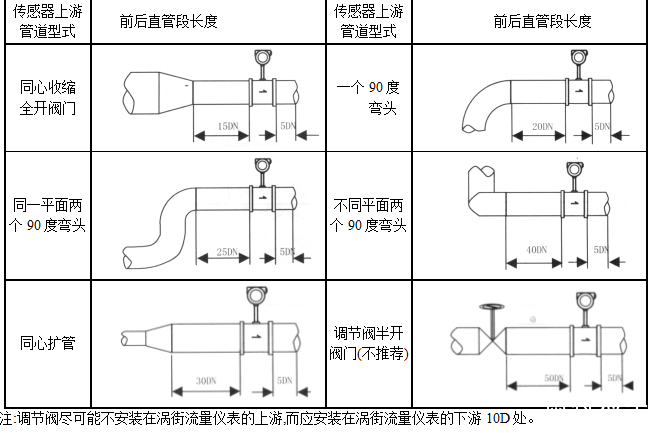

涡街流量仪表蒸汽流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图  DN为仪表称口径  单位:mm



1. 上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系

0.98DbDp1.05Db

2. 上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db

3. 仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm

4. 测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表公称口径,单位:mm

5. 仪表在在管道上可以水平、垂直或倾斜安装。

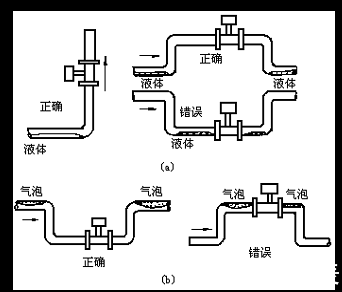

6. 测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示

7. 测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处

蒸汽流量计如图(四)b所示

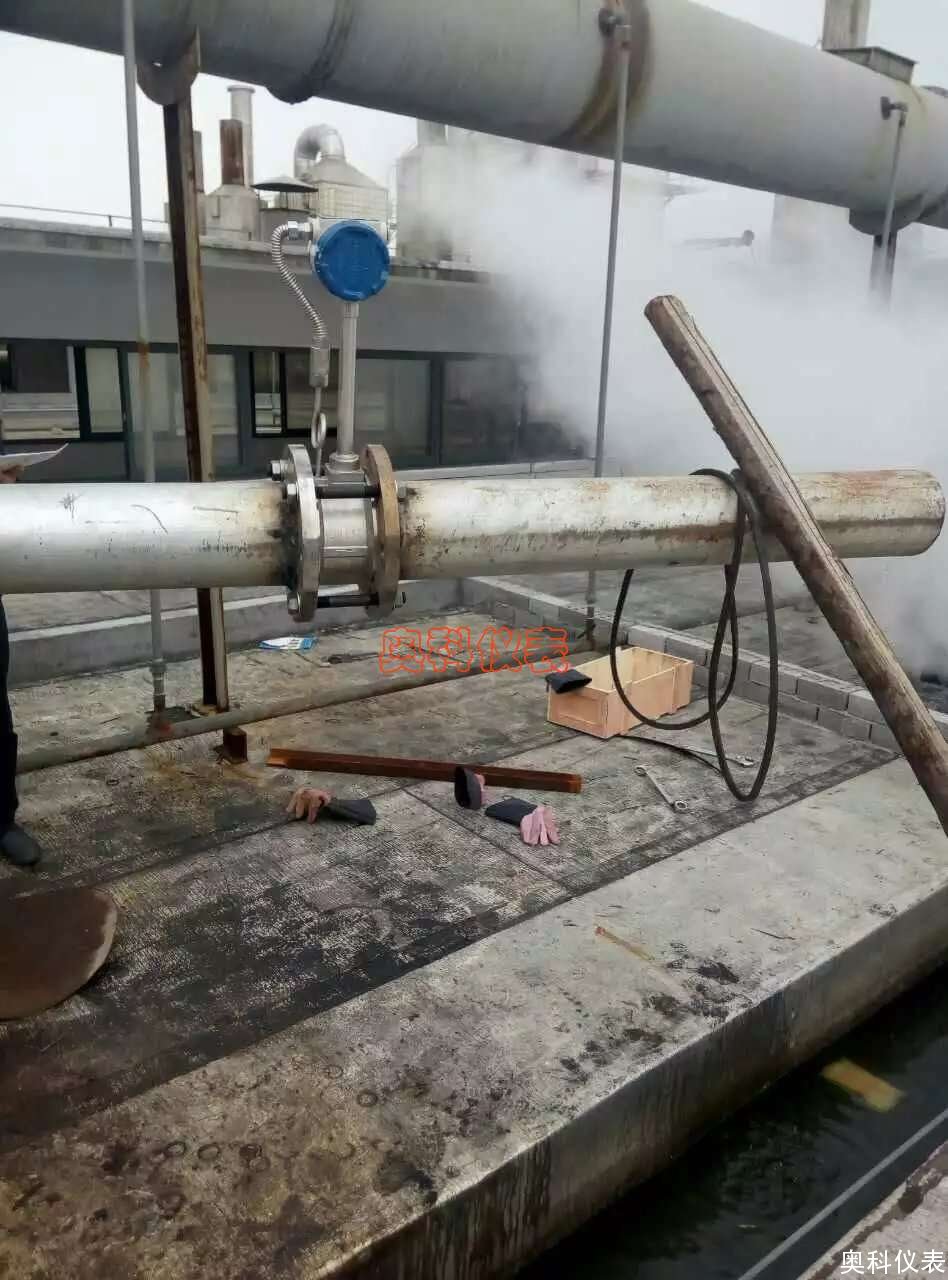

蒸汽流量计现场实际安装图片:

psb (1)150.jpg

此文关键字:蒸汽流量计
