分体式蒸汽流量计高管道运用

文章出处:本站人气:312发表时间:2018-06-14 01:37:10【

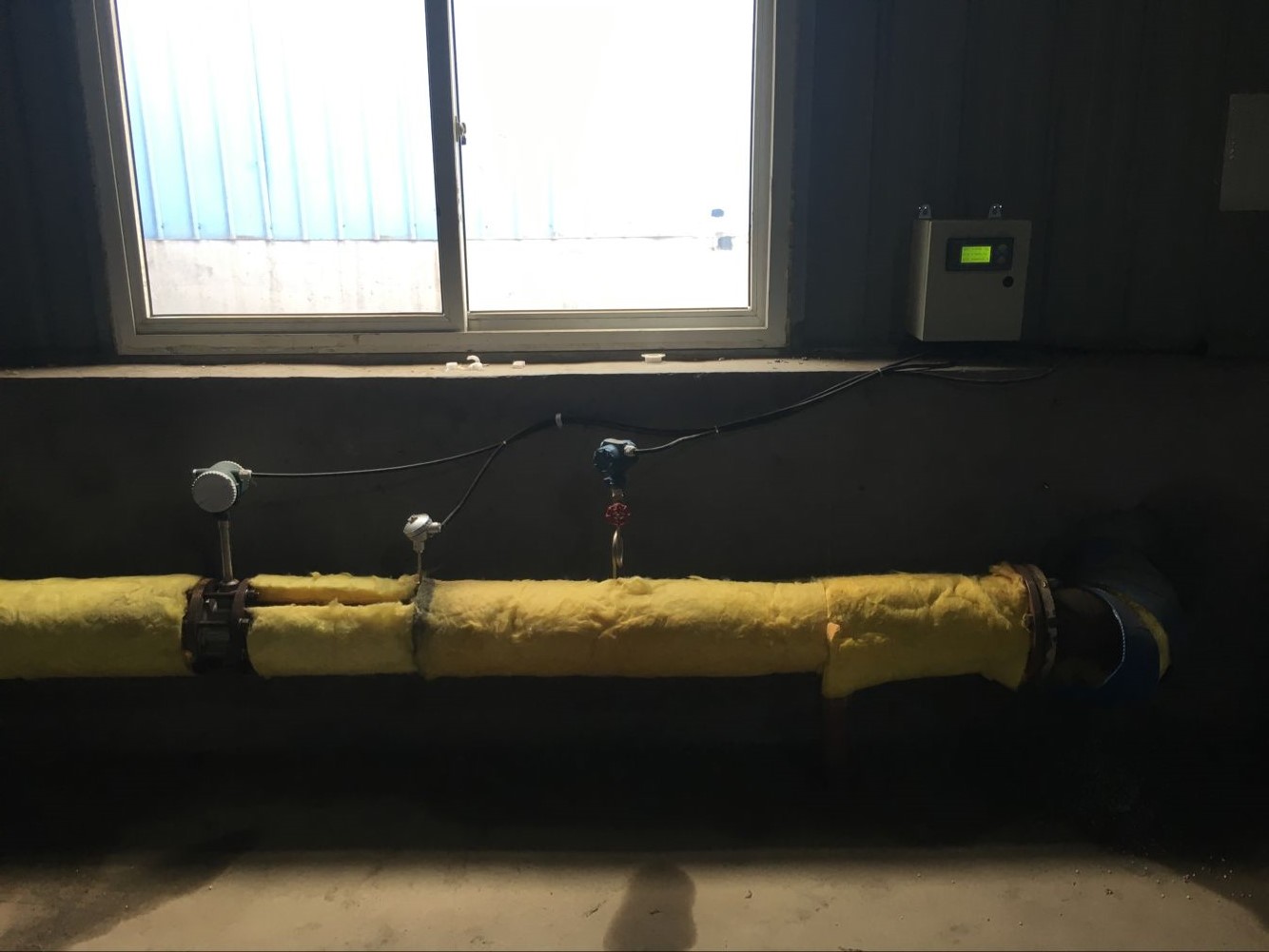

分体式蒸汽流量计由4个部分组成:AK-LUGB涡街蒸汽流量计,AK-PT100蒸汽温度补偿传感器,AK-BSQ-01蒸汽压力补偿传感器,AK-2100分体式蒸汽流量显示仪,分体式蒸汽流量计更加利于高管道蒸汽流量计的测量和监控



涡街蒸汽流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

涡街蒸汽流量计技术指标:

   ◆测量介质:气体、液体、蒸汽

   ◆连接方式:法兰卡装式、法兰式、插入式

   ◆口径规格法兰卡装式口径选择25,32,50,80,100

   ◆法兰连接式口径选择100,150,200

   ◆流量测量范围正常测量流速范围雷诺数1.5×104~4×106;气体5~50m/s;液体0.5~7m/s正常测量流量范围液体、气体流量测量范围见表2;蒸汽流量范围见表3

   ◆防爆等级本安型iaIIbT3-T6,防护等级IP65。

涡街流量计是在流体中安放一根非流线型游涡发生体,流体在发生体两侧交替地分离释放出两串规则地交 错排列的游涡的仪表。当通流截面一定时,流速与导容积流量成正比。因此,测量振荡频率即可测得流量.涡街流量计按频率检出方式可分为:应力式、应变式、电容式、热敏式、振动体式、光电式及超声式 等。 这种流量计是 70 年代开发和发展起来的.由于它兼有无转动部件和脉冲数字输出的优点,很有发 展前途。

优点

(1)涡街流量计无可动部件,测量元件结构简单,性能可靠,使用寿命长。(2) 涡街流量计测量范围宽。量程比一般能达到 1:10。

(3) 涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热工参数的影响。一般不需 单独标定。它可以测量液体、气体或蒸汽的流量。

(4) 它造成的压力损失小。

(5) 准确度较高,重复性为 0.5%,且维护量小。

此文关键字:分体式蒸汽流量计
