涡街作为蒸汽流量计现场测量时温压点重要说明

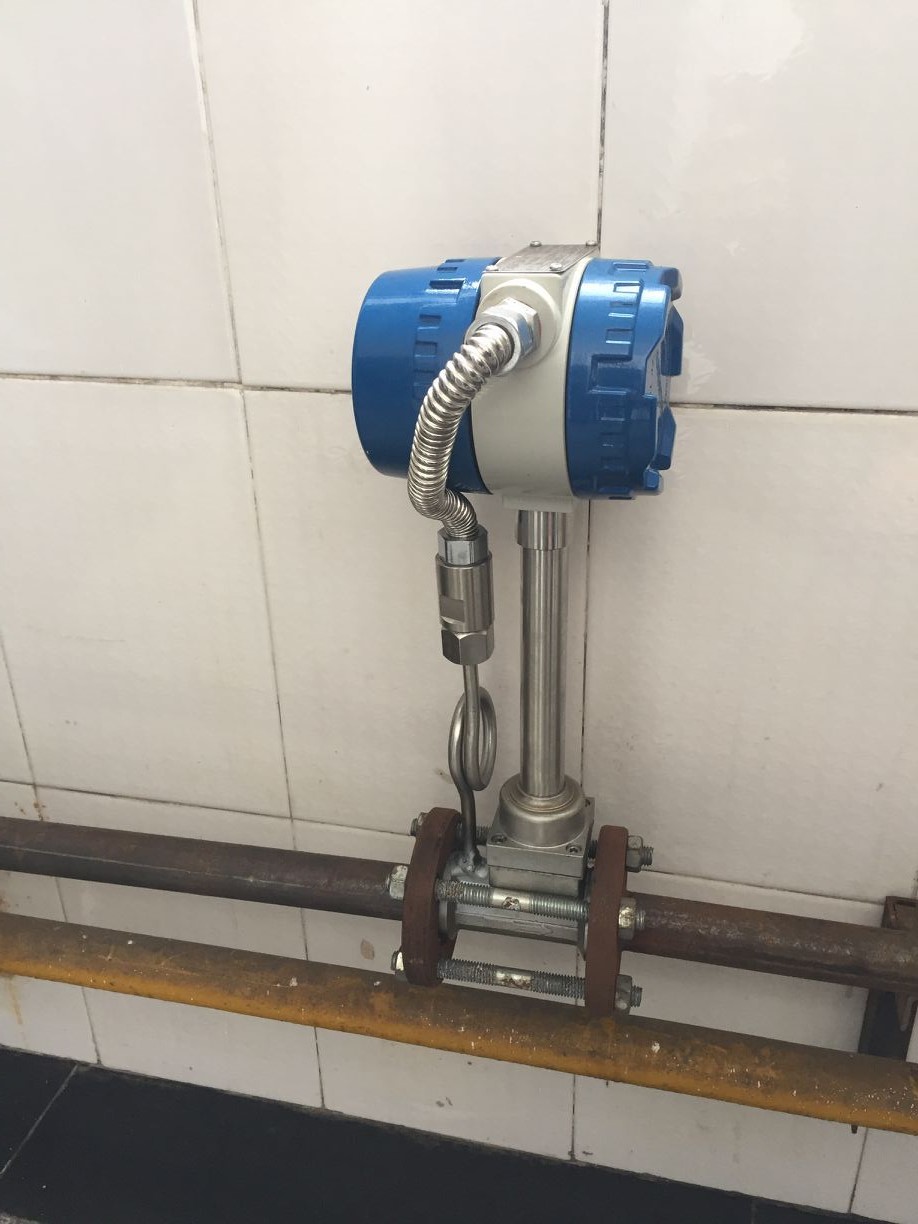

涡街蒸汽流量计安装于管道上时，X轴是须与管道一致的，但是流量计的Y轴（连带Z轴）是可以随意绕X轴旋转到任意方位的。明白了这一点，我们就有了第一个措施了：观察或测定短道的主要振动方向，然后，旋转流量计，直到Z轴与此主振反向重合，把仪表固定在该方位工作。是否适于采用涡街蒸汽流量计要视Re核算结果而定。一般说来，粘度高的介质，如果口径大，小流量不太小，则采用涡街流量计的可行性就越高。
一、调整蒸汽流量计的安装方位。
蒸汽流量计对不同方向的抗振动的抵抗能力是不同的。安装在管道上的流量计方位可用X-Y-Z三维坐标表示，X是管道中心线方向，即流量计进口到出口的方向；Z是流量计柱体轴向；Y是与管道中心线垂直同时与流量计柱体轴向垂直的方向，也是涡街横向力作用的方向。流量计Z方向的抗振动能力zui强而Y方向则zui差（请读者思考一下：为什么？）。流量计安装于管道上时，X轴是须与管道一致的，但是流量计的Y轴（连带Z轴）是可以随意绕X轴旋转到任意方位的。明白了这一点，我们就有了第一个措施了：观察或测定短道的主要振动方向，然后，旋转流量计，直到Z轴与此主振反向重合，把仪表固定在该方位工作。
二、增设管道固定支架，限制管道振幅。
在蒸汽流量计下游，紧靠蒸汽流量计处加装一个固定支架，可以减小管道振幅，某些情况下，还可以同时提高管系的谐振频率（利于仪表电路发挥降噪功能），达到降低振动噪声目的。
三、涡街蒸汽流量计测量气体或蒸汽时，需要同时测量介质压力和温度。对压力和温度测点位置有什么要求？
压力温度测点，应按照涡街蒸汽流量计厂家在安装使用说明书中指定的位置设置。温度测点应设在流量计后3-5D，太靠近蒸汽流量计，温度计套管会影响流量计的信号质量，温度测点离流量计太远，则测得温度可能与流量计处温度有差异。压力测点则须按照厂家指定位置设置，否则，会产生附加的测量误差。由于流量计前后有压力差，因此，流量计前后压力不同，介质密度也不同。
