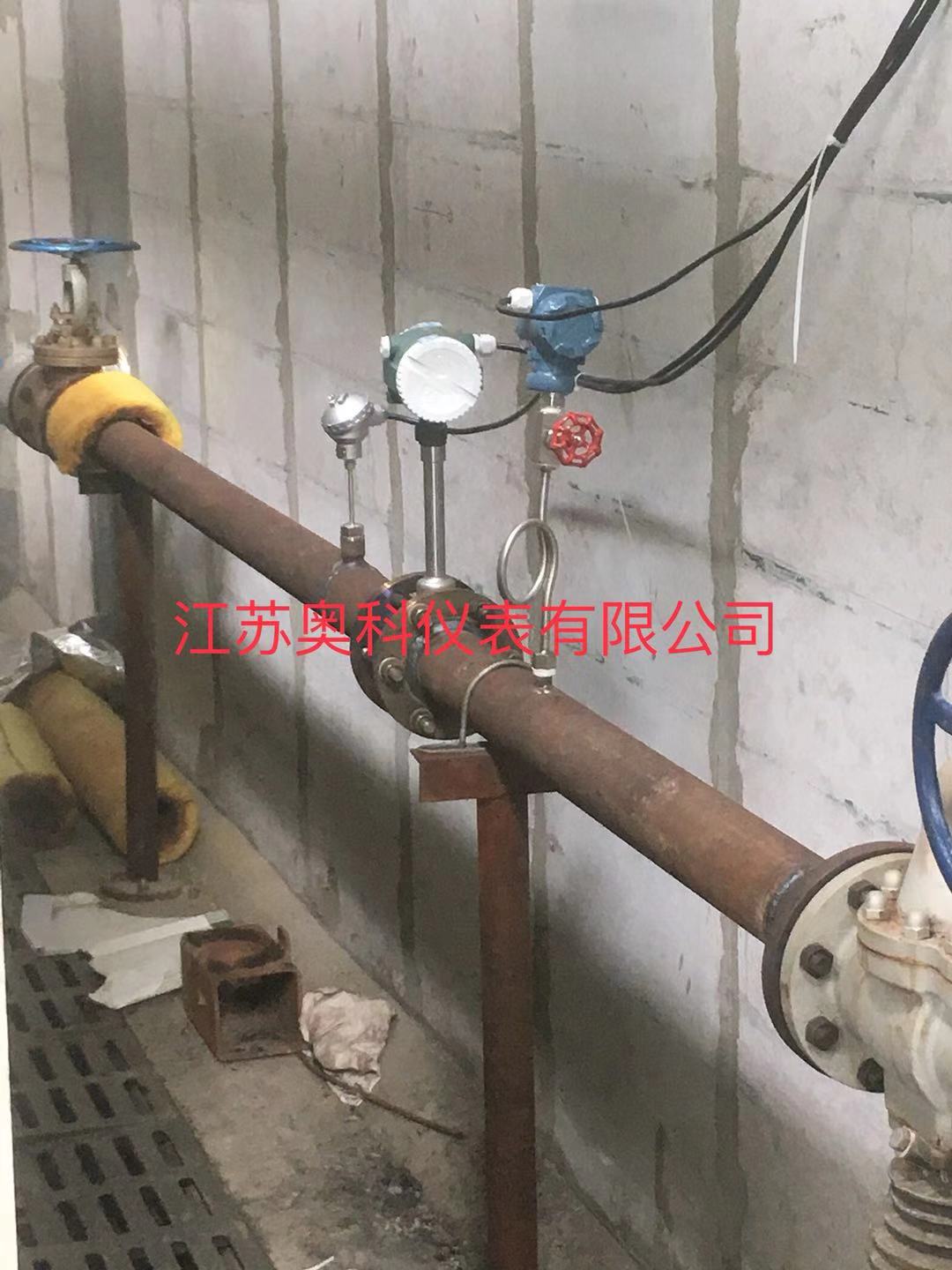

蒸汽流量计安装重要注意事项

文章出处:本站人气:550发表时间:2018-10-30 23:56:40【

一、蒸汽流量计对直管段的要求:

 1、 蒸汽流量计须水平安装在管道上(管道倾斜在50以内),安装时流量计轴线应与管道轴线同心,流向要一致。

 2、蒸汽流量计上游管道长度应有不小于10D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。

二、蒸汽流量计对配管的要求:

  流量计安装点的上下游配管的内径与流量计内径相同。

三、 蒸汽流量计对旁通管的要求:

  为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀须全开,避免上游部分的流体产生不稳流现象。

四、蒸汽流量计对外部环境的要求:

蒸汽流量计zui好安装在室内,须要安装在室外时,一定要采用防晒、防雨.防雷措施,以免影响使用寿命。

五、蒸汽流量计安装场所:

 蒸汽流量计应安装在便于维修,无强电磁干扰与热辐射的场所

六、蒸汽流量计对安装焊接的要求:

1、用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接!

 2、安装流量计前应清理管道内杂物:碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。zui好用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。

  3、安装流量计时,法兰间的密封垫片不能凹入管道内以防止干扰正常的流量测量

七、蒸汽流量计接地的要求:

 蒸汽流量计应可靠接地,不能与强电系统地线共用。
