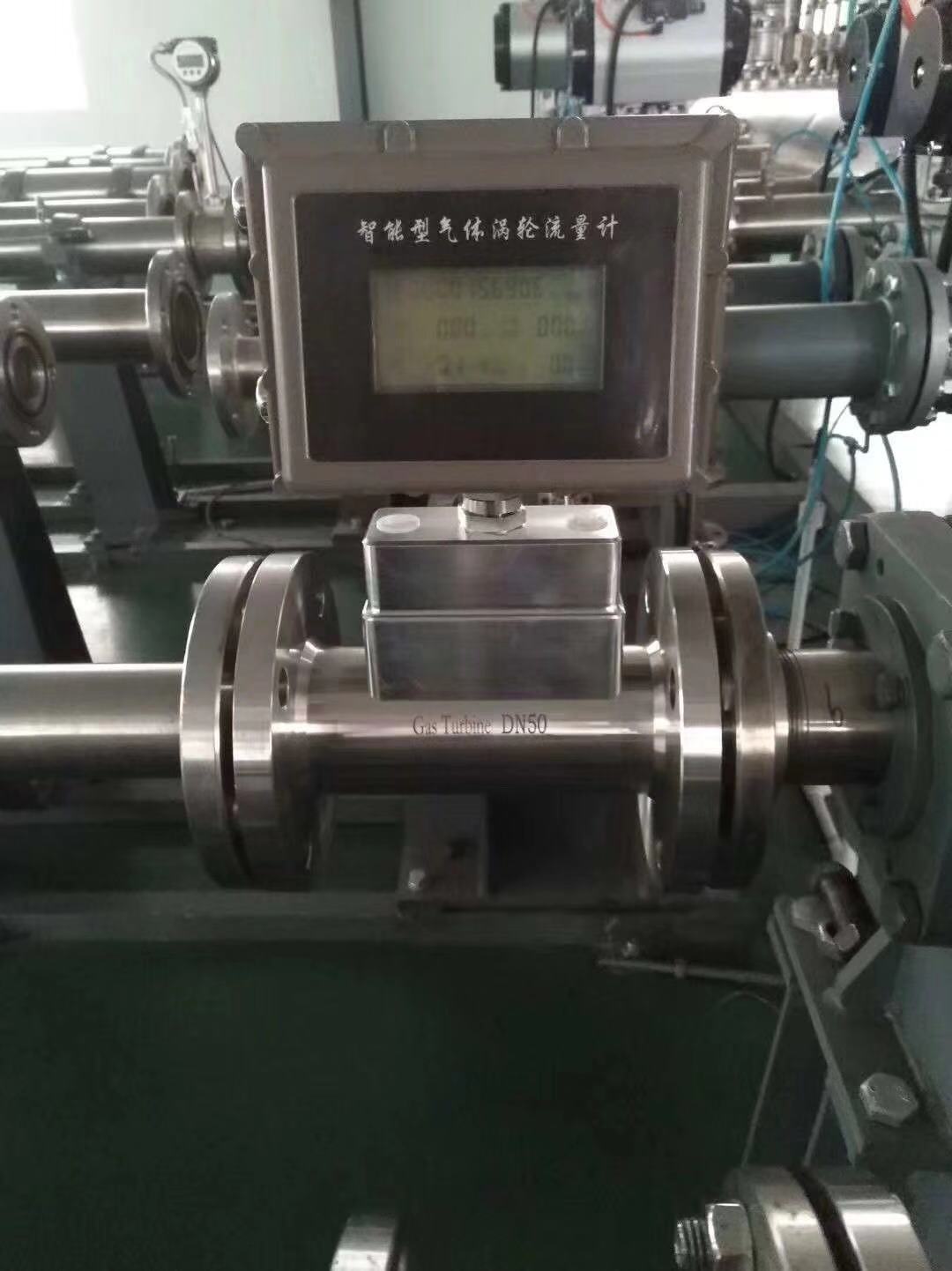

天然气流量计的选型和使用

文章出处:本站人气:671发表时间:2018-11-05 08:32:02【

  随着西气东输工程的推进,输气管道(包括总管道和支管道)上均需要安装大量的流量测量仪表来及时提供气体流动参数,实施动态监控。天然气流量计是其中必不可少的一种测量仪表。

一、天然气流量计选型

天然气流量计的选型要从以下几个方面考虑:
1.精确度等级:一般来说,选用天然气流量计主要是看中其高精确度,但是流量计准确度愈高,对现场使用条件的变化就愈敏感,所以,对仪表精确度的选择要慎重,应从经济角度考虑。对于大口径输气管线的贸易结算仪表,在仪表上多投入是合算的,而对于输送量不大的场合选用中等精度水平的即可。

2.流量范围:天然气流量计流量范围的选择对其精确度及使用年限有较大的影响,并且每种口径的流量计都有一定的测量范围,流量计口径的选择也是由流量范围决定的。选择流量范围的原则是:使用时的zui小流量不得低于仪表允许测量的zui小流量,使用时的zui大流量不得高于仪表允许测量的zui大流量。对于每日仪表实际运行时间不超过8小时的断续工作场合,选择实际使用时zui大流量的1.3倍作为流量范围上限;对于每日仪表实际运行时间不低于8小时的连续工作场合,选择实际使用时zui大流量的1.4倍作为流量范围上限。仪表下限流量以实际使用zui小流量的0.8倍为合适。

3.气体的密度:对气体天然气流量计,流体物性的影响主要是气体密度,它对仪表系数的影响较大,且主要在低流量区域。若气体密度变化频繁,要对流量计的流量系数采取修正措施。

4.压力损失:尽量选用压力损失小的天然气流量计。因为流体通过天然气流量计的压力损失愈小,则流体由输入到输出管道所消耗的能量就愈少,即所需的总动力将减少,由此可大大节约能源,降低输送成本,提高利用率。
  有人曾经做过试验,影响压损的主要组件是天然气流量计的前导流器,选用半椭球体的前导流器与选择锥体的前导流器相比,前者天然气流量计的压损可大幅度降低。

5.结构型式:(1)内部结构宜选用反推式天然气流量计。因为反推式结构在一定流量范围内可使叶轮处于浮游状态,轴向不存在接触点,无端面摩擦和磨损,可延长轴承的使用寿命。(2)按管道连接方式选型,流量计有水平和垂直安装两种方式,水平安装与管道连接方式有法兰连接、螺纹连接和夹装连接。中等口径选用法兰连接;小口径和高压管道选用螺纹连接;夹装连接只适用于低压中小管径;垂直安装只有螺纹连接。(3)按环境条件选型,考虑温度、湿度的影响。天然气计量要选择本安型防爆天然气流量计

6.轴承:天然气流量计的轴承一般有碳化钨、聚四氟乙烯、碳石墨三类材质。天然气计量仪表轴承应选用碳化钨材料。
以上是选型时要考虑的主要方面。由于天然气流量计类型规格繁多,特别是不同的制造厂产品质量有差别,选型时应尽量搜集制造厂及产品的有关技术标准等资料,进行反复调查比较后再决定取舍。

二、天然气流量计安装

气体天然气流量计的安装应注意以下几个方面:
1.安装天然气流量计前,工艺管道要清扫干净。
2.流体流向须与流量计外壳上的箭头指向一致,不能装反,并符合说明书的安装环境要求,尤其室外安装应有避阳光直射和防雨淋措施。
3.和流量计连接的前后管道的内径应尽量与流量计口径一致。如果不一致,则应以异管径和等径直管改造管道。管道与流量计连接处,不能  有凸出物(如凸出的焊缝和垫片等)伸入管道内,以免改变通道截面积和流量计进口的流场分布,并注意管道轴线和流量计轴线保持同心。
4.流量计前应安装过滤器,以消除杂质的影响。
5.流量计电源线要采用金属屏蔽线,且接地良好可靠。
6.对磁感应部分不能碰撞。

三、天然气流量计使用和维护

为保证气体天然气流量计长期正常工作,须经常检查流量计的运行状况,作好维护工作,发现问题及时排除。
1.天然气流量计投运前要先进行仪表系数的设定,仔细检查,确定流量计接线无误、接地良好后方可送电。
2.定期对流量计进行清洗、检查和复校。设有润滑油或清洗液注入口的流量计,应按说明书的要求定期注入润滑油或清洗液,以维护叶轮良好运行。
3.监查显示仪表状况,评估显示仪表读数,有异常要及时检查。
4.保持过滤器畅通。过滤器被杂质堵塞,可以从其入口、出口处压力表读数差的增大来判断出,出现堵塞及时排除,否则,会严重降低流量。
5.对于大流量贸易结算计量,为保证流量计的精确度,流量计须经常校验。现场应配备在线校验设备,或配备可移动式校验装置,虽然一次性投资较大,但从长远经济利益考虑是值得的。
