蒸气流量计现场不准确的原因分析

文章出处:江苏奥科仪表有限公司人气:发表时间:2018-09-20 11:09:42【

  目前市场上大部分蒸汽计量表都是用涡街流量计,涡街蒸汽流量计国标测量精度是1.5%级准确率,那么很多客户在使用过程中蒸汽计量的精度很差,是什么原因呢?今天江苏奥科仪表有限公司为您详细介绍一下蒸汽流量计计量不准的那几款原因。


一、现场测量的蒸汽介质分析:

1、过热蒸汽:蒸汽是比较特殊的介质,一般情况下所说的蒸汽是指过热蒸汽。过热蒸汽是常见的动力能源,常用来带动汽轮机旋转,进而带动发电机或离心式压缩机工作。过热蒸汽是由饱和蒸汽加热升温获得。其中绝不含液滴或液雾,属于实际气体。过热蒸汽的温度与压力参数是两个独立参数,其密度应由这两个参数决定。

  过热蒸汽在经过长距离输送后,随着工况(如温度、压力)的变化,特别是在过热度不高的情况下,会因为热量损失温度降低而使其从过热状态进入饱和或过饱和状态,转变成为饱和蒸汽或带有水滴的过饱和蒸汽。饱和蒸汽突然大幅度减压,液体出现绝热膨胀时也会转变成为过热蒸汽,这样就形成汽液两相流介质。给测量带来困难,导致测量不准确。

2、饱和蒸汽:未经过热处理的蒸汽称为饱和蒸汽。它是无色、无味、不能燃烧又无腐蚀性的气体。饱和蒸汽具有如下特点。

  (1)饱和蒸汽的温度与压力之间一一对应,二者之间只有一个独立变量。

  (2)饱和蒸汽容易凝结,在传输过程中如有热量损失,蒸汽中便有液滴或液雾形成,并导致温度与压力的降低。含有液滴或液雾的蒸汽称为湿蒸汽。严格来说,饱和蒸汽或多或少都含有液滴或液雾的双相流体,所以,不同状态下不能用同一气体状态方程式来描述。饱和蒸汽中液滴或液雾的含量反映了蒸汽的质量,一般用干度这一参数来表示。蒸汽的干度是指单位体积饱和蒸汽中干蒸汽所占的百分数,以“x”表示。

3)准确计量饱和蒸汽流量比较困难,因为饱和蒸汽的干度难以保证,一般不带温压补偿蒸汽流量计都不能准确检测双相流体的流量,蒸汽压力波动将引起蒸汽密度的变化,流量计示值产生附加误差。所以在蒸汽计量中,必须设法保持测量点处蒸汽的干度以满足要求,必要时还应采取补偿措施,实现准确的测量。

QQ图片20170412103951.png QQ图片20180920103439.jpg

综合已上蒸汽温度和压力对蒸汽流量的影响,那么在选择蒸汽流量计的时候我们应该选择带有温压补偿型的AK-LUGB-WY系列的蒸汽流量计,就可以正确计量蒸汽流量。

二、现场测量的流量计安装问题分析:

仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

蒸汽流量计安装环境要求:

1. 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2. 避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3. 避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4. 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。

5. 仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。

6. 仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。


1. 上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系

0.98DbDp1.05Db

2. 上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db

3. 仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm

4. 测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表公称口径,单位:mm

5. 仪表在在管道上可以水平、垂直或倾斜安装。

6. 测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示

7. 测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处。

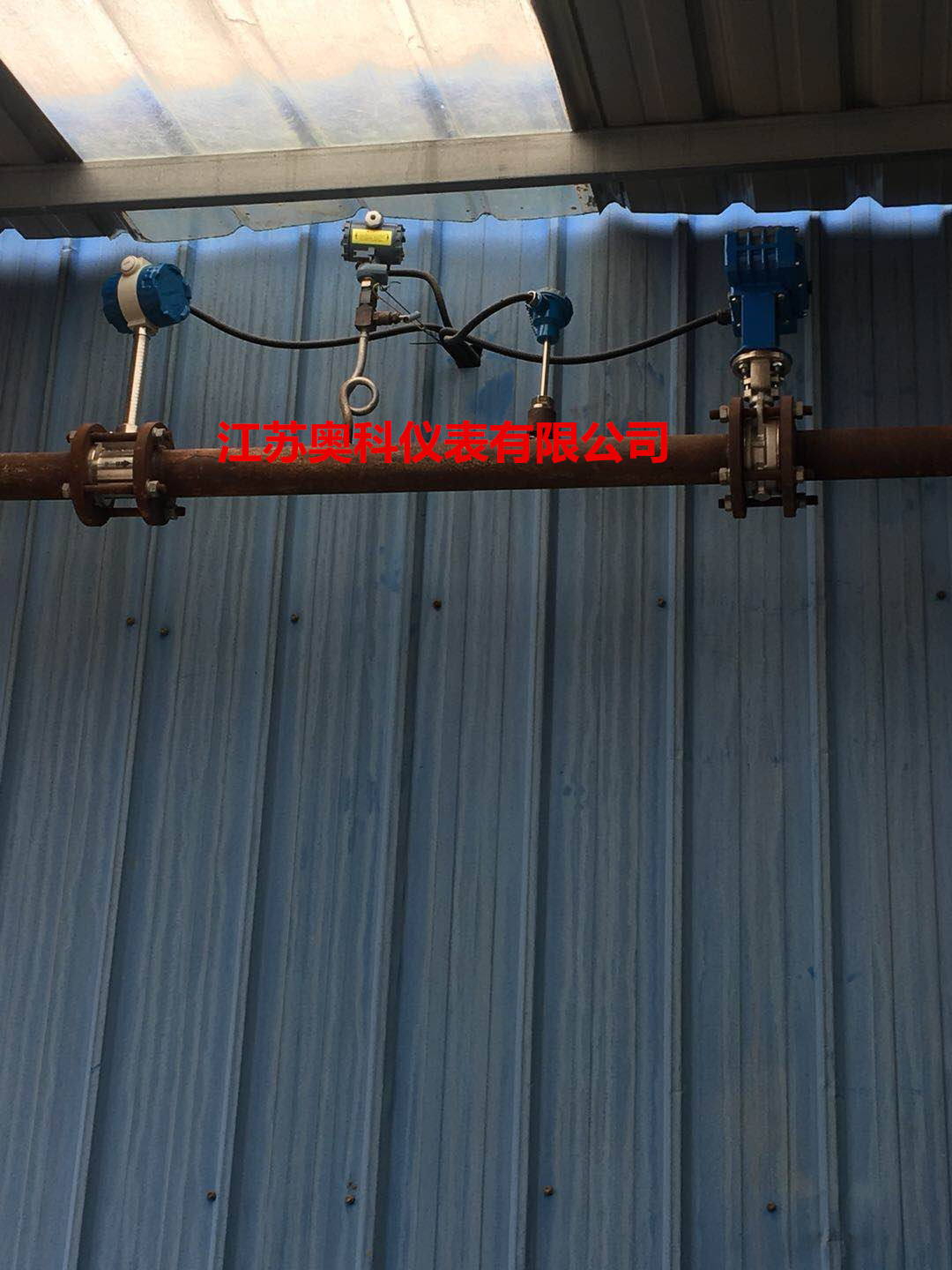

下面为大家展示几张我公司在售后遇到的安装不符合要求的图片。






   以上几张现场图片安装不对的地方,都是在于直管段不达标,离连接阀门太近,这样的安装对于蒸汽流量计计量的话无疑是一个很大弊端,所以广大的客户在今后安装方面一定要认真阅读江苏奥科仪表有限公司蒸汽流量计的安装说明书,确定好现在安装位置和直管段后在安装,合理合规的选择安装位置,确保流量计准确无误的计量。
