蒸汽流量计选择涡街流量计还是孔板流量计

文章出处:未知人气:发表时间:2018-11-11 10:17:07【

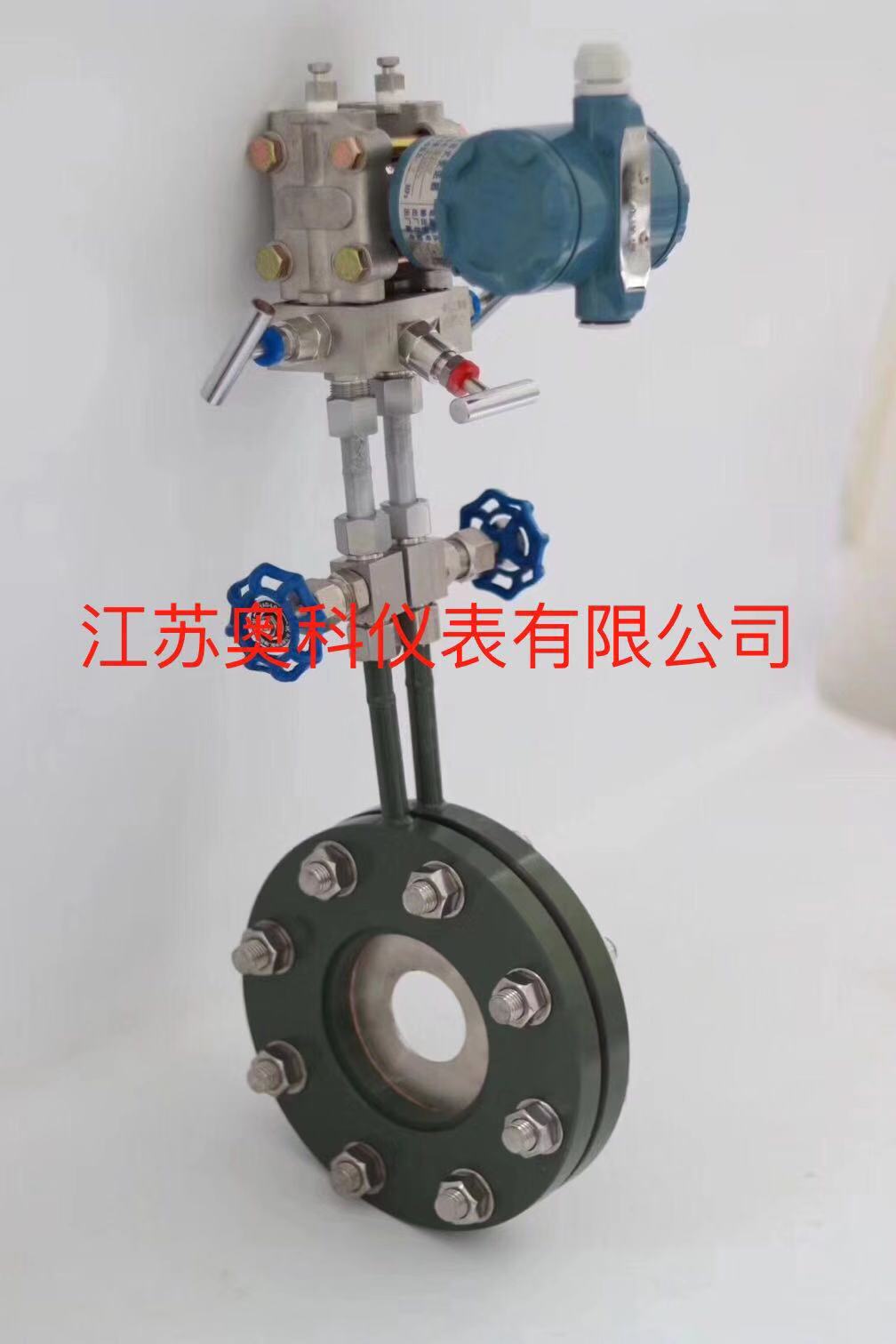

孔板蒸汽流量计(简称孔板)由节流件取压装置和差压变送器组成,导压管对于易冻的场所需要有伴热措施,一个流量测量回路静密封点为20个左右,使用中存在如下问题:

   易冻、易堵、易漏、伴热容易造成差压变送器器件老化、某些场合导压管需加隔离液,由于伴热或工艺操作不稳,正、负导压管隔离液液线常常不等,产生液柱差,使流量指示不准。

   以上都会使流量系数发生变化,测量精度降低,管缩短导压管把差压变送器直接安装在管道上,但仍有流动的死区。

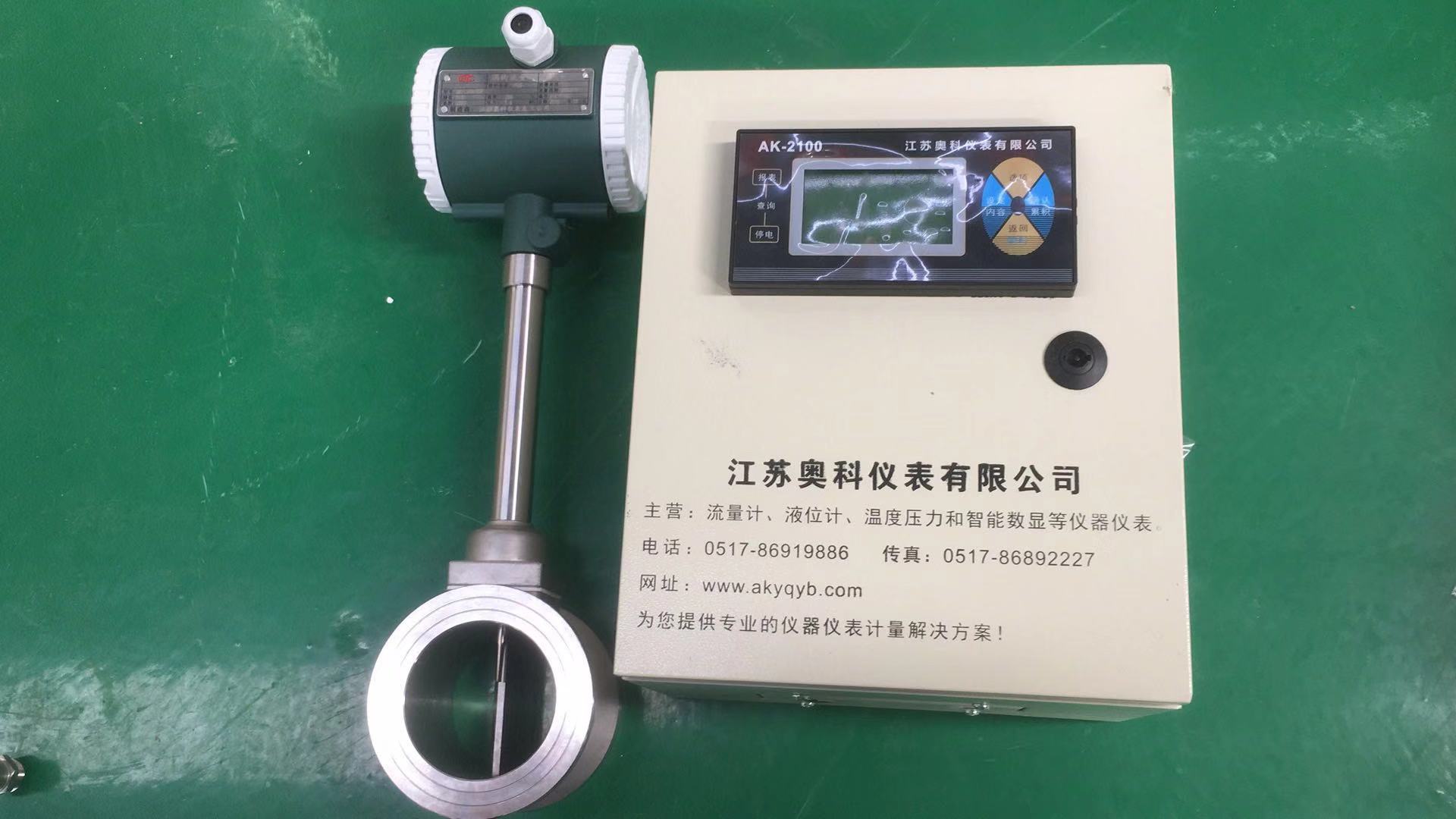

   涡街蒸汽流量计(简称涡街)只有3个静密封点,不易泄漏 ,没有流动的死区,不需伴热保温,不受流体重度、温度、压力、和粘度等影响,流量系数长期不变。

   但涡街蒸汽流量计在有振动场合使用时,会使流量测量不准。目前,市场上已推出抗振型的涡街流量计,来克服振动对流量测量不准的影响。

  (1)初步投资

   一台进口涡街蒸汽流量计大约2万元人民币(DN15-DN50),而一台节流装置包括差压变送器、孔板及法兰、导压管、阀门、保温箱或保护箱也需1.5万元人民币,从长远观点看、采用涡街蒸汽流量计仍然是合算的。

   (2)安装费用

   涡街蒸汽流量计安装简单,只需保证流量计前后有一定的直管段即可,孔板蒸汽流量计直线段、同心度、导压管、变送器、保温箱都有一定的安装要求、安装费用是涡街的数倍。

  (3)维护费用

   涡街蒸汽流量计除在计量上要求周期性标定外,一般不会出现故障,而孔板蒸汽流量计则不然,消漏,定期排污,灌隔离液,更换导压管、阀门、保温、清洗孔 板等,有一定的维护量。如200套流量孔板测量回路(需保温伴热),每二年,保温伴热系统改造就得投入一定的维修费,这还不包括差压变送器的更新,孔板更新费用。算下来足可以买一定数量的进口涡街.

  (4)运行成本

   1.蒸气消耗费用

   200套流量孔板测量回路(需保温伴热),每 个伴热点耗汽0.02t/h,如果每年平均按4300小时计算,蒸汽费用为40/吨,则每年需消耗汽费用大约为68.8万元,每个回路每年耗费用为0.344万元。

   2.能耗费用

   涡街蒸汽流量计的压力损失比孔板小,约是孔板的115。因此,长期的运行对泵及风机能耗费少。孔 板是涡街的15倍,当用于气体或蒸汽流量测量时,由于密度小,同一管径体积流量大,压力损失更是严重,耗能费更高。

   3.泄漏排污费

   排污费视排污次数,一般为每年约20次左右,排出的污物及物料污染大气环境,污水超标,环保部门也要对其罚款。

  (5)长期运行精度

   孔板蒸汽流量计的设计系统精度1.5%-2.5%,由于差压与流量是菲线性关系,当流量低于30%时,误差增大,气体太为严重,另一方面,由于使用介质的长期磨损,锐角变钝,使流量系数发生变化,也是影响精度的一个重要原因。

   由于涡街的特殊结构,当精度经实际确定后(约为0.5%-1%测量值),精度几乎是不变的。

  (6)可互换性

   同一台涡街可测量气体、液体及蒸汽的流量,电子线路板及敏感元件对不同吕径的流量计来说都有是通用的,信号输出通常有三种形式:脉冲、模拟及数字信号。可以通过电路板的开关来切换,用户可随时根据自己的需要切换到另一种输出信号。更改量程也很容易,对模拟输出来说,只需改变输入的脉冲频率行了。

   孔板流量计则不然,孔径是为特定的介质而设计的,互换性差,改变量程也比较困难,需重新计算孔板。

  (7)量程比

   由于涡街蒸汽流量计的输出频率与流量成线性关系,则流量的量程比可达201801,例如:Foxboro公司的涡街流量计测量气体及蒸气的量程比为801,测量液体的量程比为401,能适应工艺流量测量量程较大的要求,精度仍能保证。

   差压蒸汽流量计的差压与流量成非线性关系,在小流量时测量不准,量程比只有3151。如果扩大量程比,必须设法提高差压变送器的精度。

  (8)可靠性

   现在有种更为可靠的涡街出现,它在一个表体上安装了两套电子线路、两套敏感元件,且相互独立,可用于重要的流量测量场合,差压式流量计难以做到这点。

  (9)节能效果

   如蒸气用量为120t/h,压力为3.9Mpa,温度为445oC,如果用孔板测量蒸气,造成压力损失为0.03-0.05Mpa,如按0.03Mpa算,这块孔板所豪耗电能为82kW,按一年300天计,每年耗电59kW/h折算标准煤为68.5t,如果采用涡街能耗仅为孔板的1/15-1/20,若以120计,则每年仅耗煤3.34吨,仅占孔 板能耗的3.33%

  (10)一次元件的流量特性对控制系统产生的影响

    由于涡街的输出频率与流量成线性关系,当它与调节阀,调节器级成一个控制系统时,相当于一个时滞和时间常数都小到可忽略的一个滞后环节,可视为比例环节,广义对象的特性完全取决于回路中其他环节,对控制系统几无影响,

   孔板流量计则不然,由于它的输出与流量成线性关系,回路增益随着流量而变化 ,虽然利用调节阀的流量特性来补偿广义对象的线性影响,但效果并不明显,因此,必须引入开方器,开方器的引入虽然使广义对象的特性不随工作点而变化,明显改变了调节品质,但在小流量时反应快、灵敏、容易引起系统,调节误差增大。

   综上所述,涡街蒸汽流量计在许多流量测量中用涡街来代替孔板是可行的, 既省钱又省力,它确实给流量测量来许多好处。
